‍‌??‌‌?‌?‍‌???‌‌??‍‌???‌?‌?‍‌??‌??‌?‍‌?‌‌?‌‌‌‍‌??‌‌?‌?‍‌?‌‌?‌‌?‍‌‌??‌?‌?‍‌?‌?‌‌‌?‍‌????‌‌?‍‌?‌‌?‌‌?‍‌??‌‌?‌?‍‌??‌???‌‍‌????‌‌‌‍‌‌??‌?‌?‍‌???‌?‌?‍‌???‌?‌?‍‌???‌‌??‍‌???‌?‌‌‍‌??‌???‌‍‌??‌‌‌??在工業領域相信很多朋友并不陌生什么是臥式容器，其作為一種常用的儲存與運輸設備，它在石油、化工、制藥等多個行業都有著廣泛的應用。所謂觀其形知其意，臥式容器的結構設計一定與設備的安全性能和運行效率相關聯。

一、臥式容器的基本結構

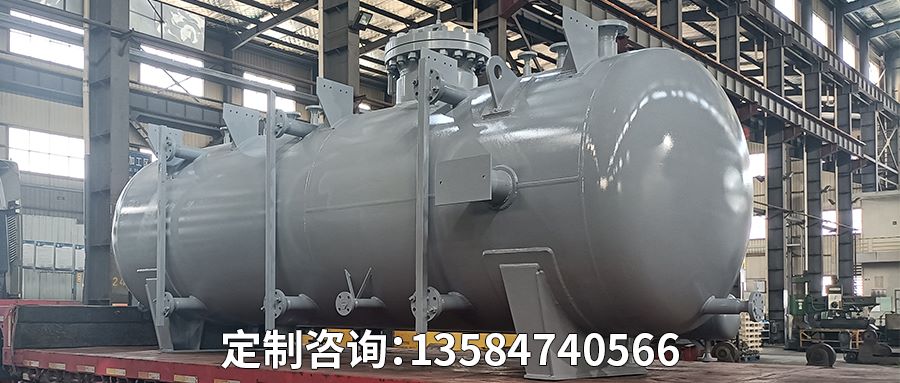

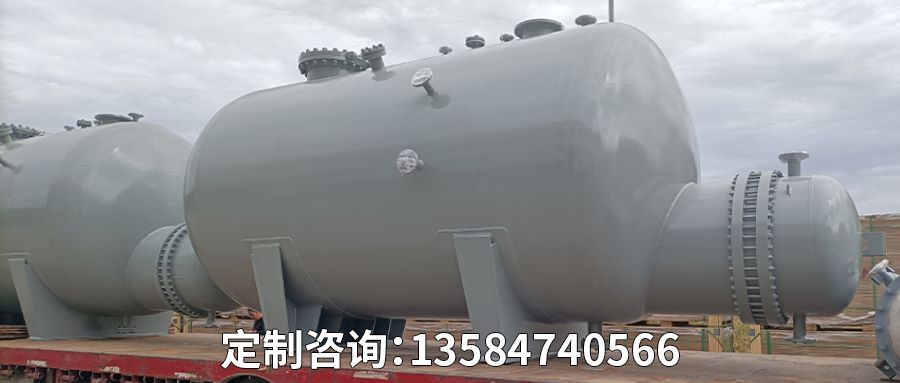

有人形象地比喻臥式容器為一個橫放的大桶，它的主體是一個長長的圓柱形，兩端則是封閉的半球狀蓋子。別小看它，它主要用于存儲和運輸各種液體及氣體等介質，而不是單純裝水。將其拆解后，來看看它的結構和特點。

1. 臥式容器基本結構

臥式容器的基本構成通常包括筒身、端蓋、法蘭連接、檢修人孔以及支撐用的支架等關鍵部件。筒身是容器的主體部分，封頭位于筒體兩端，法蘭用于連接筒體和接管，人孔便于檢修和維護，鞍式支座則負責支撐整個容器。

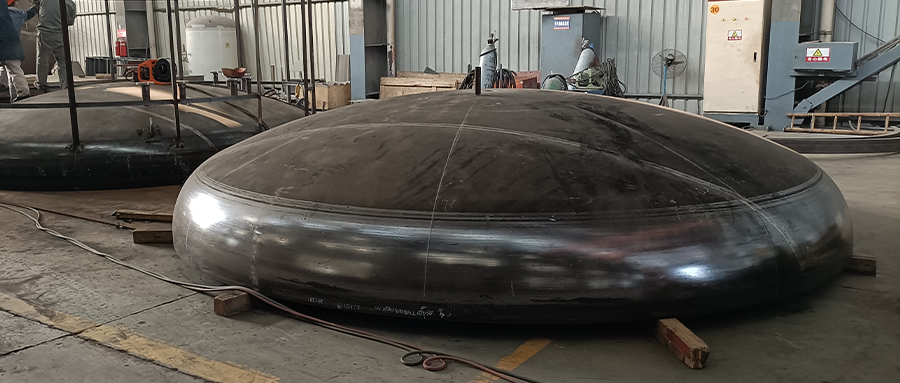

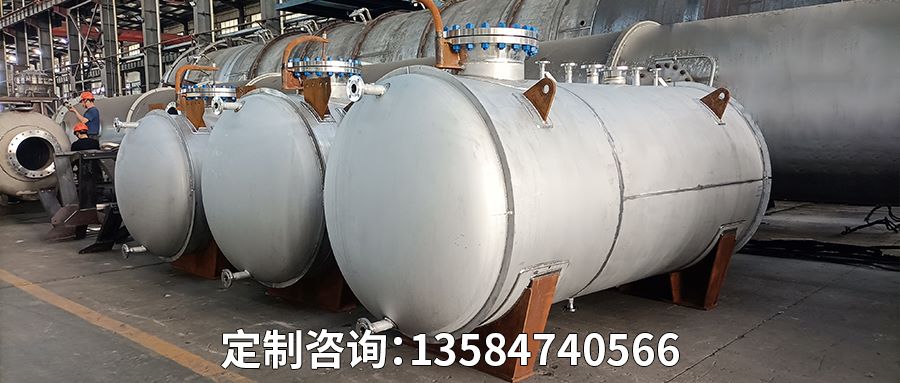

2. 封頭

臥式容器的封頭通常采用橢圓形封頭，封頭的直邊段長度根據筒體直徑不同而有所區別。實際上，制造過程中的容器壁厚往往小于理論計算值，這樣做旨在減少材料的使用并削減生產成本。

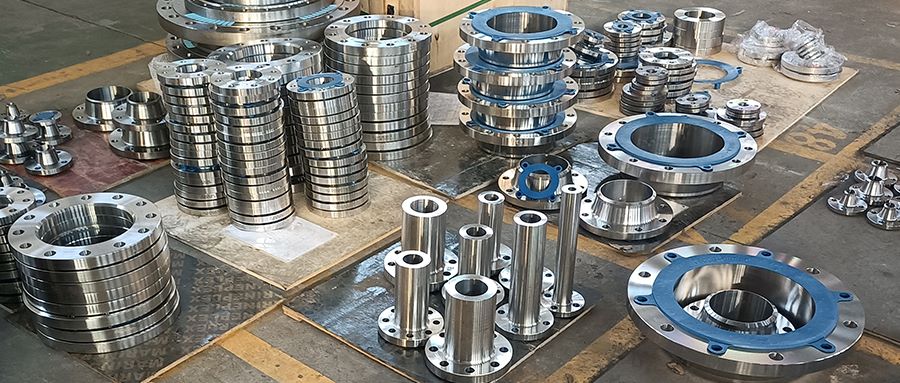

3. 法蘭

法蘭作為壓力容器廣泛使用的標準組件，其關鍵功能在于確保筒體與接管之間的牢固密封連接。值得一提的是，盡管臥式容器本身是非標準化的產品，但其所使用的法蘭卻是按照標準制造的部件。在選擇法蘭時，需要根據介質的危害程度、壓力等級等因素進行選擇。

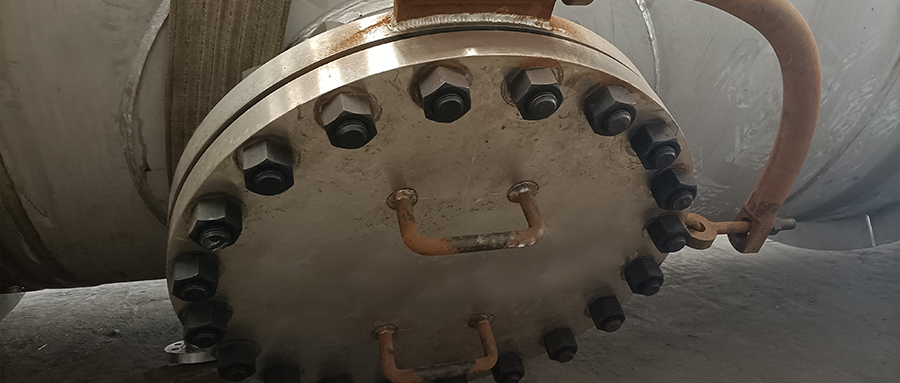

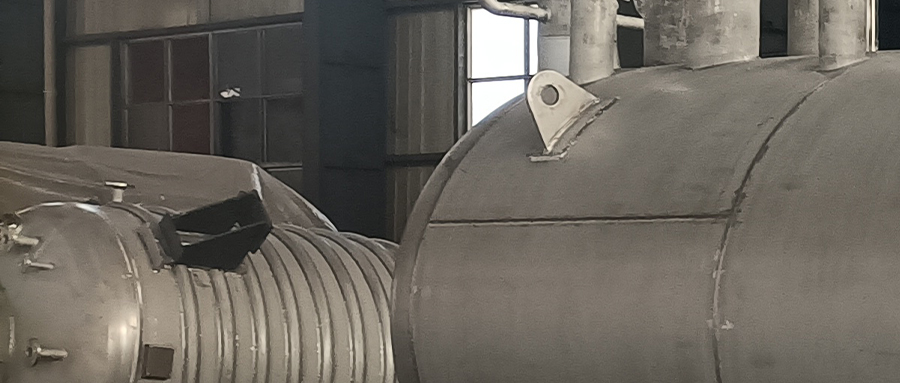

4. 人孔和檢查孔

人孔和檢查孔作為臥式容器不可或缺的構件，主要負責容器的日常檢修與維護工作。它們通常成對出現，數量和位置根據容器直徑和內構件特性來確定。

5. 鞍式支座

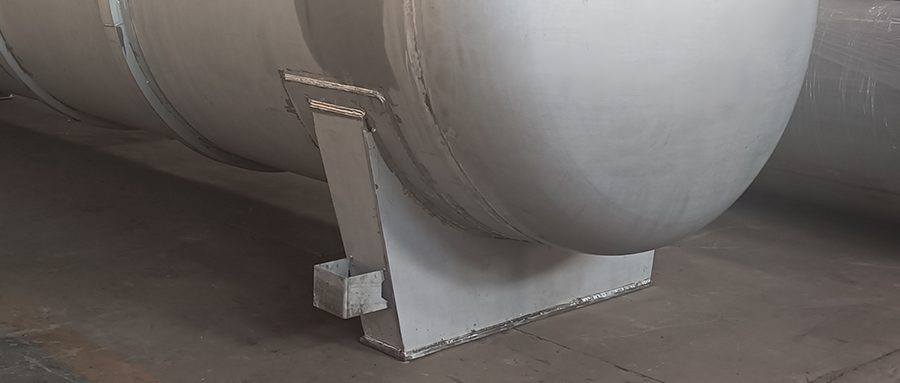

鞍式支座用于支撐臥式容器，它分為固定式和可滑動式兩種不同的類型。支座的設計和選型需要考慮容器直徑、重量等因素。

二、臥式容器設計要點

1. 法蘭選擇

在選擇法蘭時，需要根據介質的危害程度進行選擇。極度高度危害的介質應選用WN型法蘭，如果沒有極度高度危害，可選SO型法蘭。管法蘭常見的壓力等級包括PN10、PN16以及PN20等，具體壓力等級的詳細信息可以參照相應的行業標準，如GB/T 9112-2000。

2. 接管法蘭

針對儲存極度或高度毒性介質、具有強滲透性的中度毒性介質以及液化石油氣的容器，其接管部位應優先選用帶頸對焊法蘭。這是因?yàn)閹ьi對焊法蘭具有更高的強度和更好的密封性能，能夠有效降低泄漏風險。對于低溫工況、高溫工況以及疲勞工況下的容器，接管法蘭也應選用帶頸對焊管法蘭。

3. 人孔設計

臥式容器的人孔設計應根據筒體直徑和內構件特性來確定。若筒體長度達到或超過8000mm，建議設置兩個或者更多的人孔以便于操作和維護。小直徑立式容器的人孔、手孔或檢查孔宜設置于頂蓋上，大直徑立式容器的人孔、手孔允許設置于筒體上。

4. 鞍式支座設計

鞍式支座的底板中心線至封頭切線距離A應小于等于0.2L，且A小于等于Ra/2。其中，L表示兩個封頭之間的長度，是筒體加了兩個直邊段的長度，Ra表示筒體的半徑。同時，為了確保結構的穩定性，鞍式支座的材料需要與容器筒體的材料保持一致。

三、支座選擇與應用

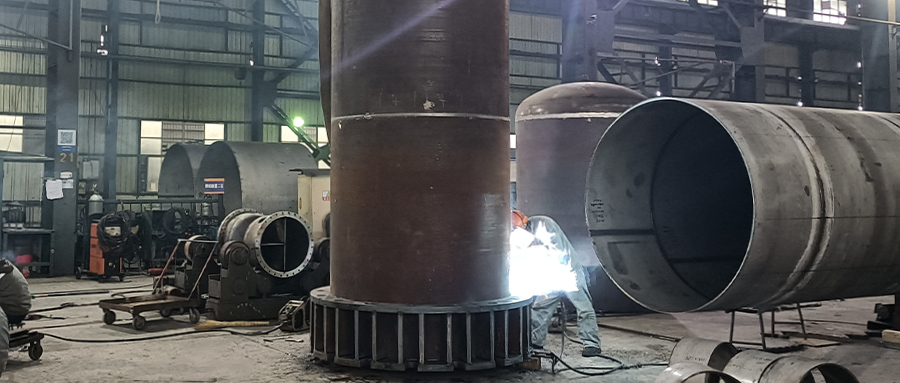

1. 裙式支座

裙式支座適用于直徑較大的容器，材料與容器塔材料選擇為非同一種材料時，需要采用過渡段。過渡段采用的材質應與容器塔釜的材質相同。要注意，臥式容器通常使用的是鞍式支座，塔設備容器通常使用裙式支座。

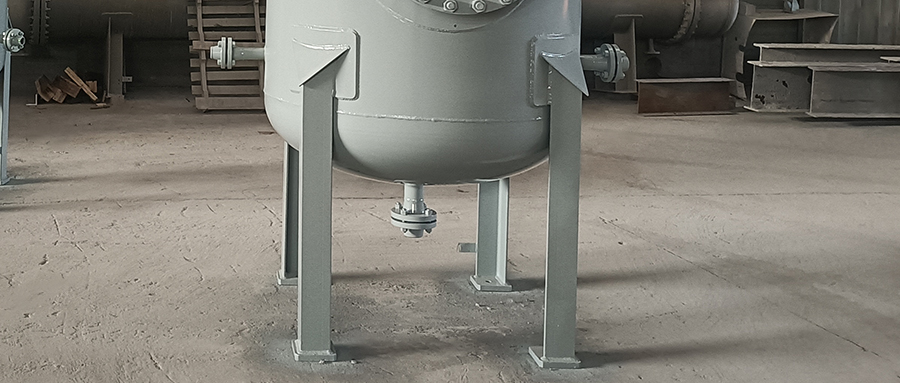

2. 腿式支座

腿式支座適用于直徑較小的容器，DN300~2000mm的容器可選用腿式支座，長徑比不能超過5倍，且容器總高沒有限制。立式容器通常采用腿式支座進行支撐，而一般情況下會使用3個腿式支座。

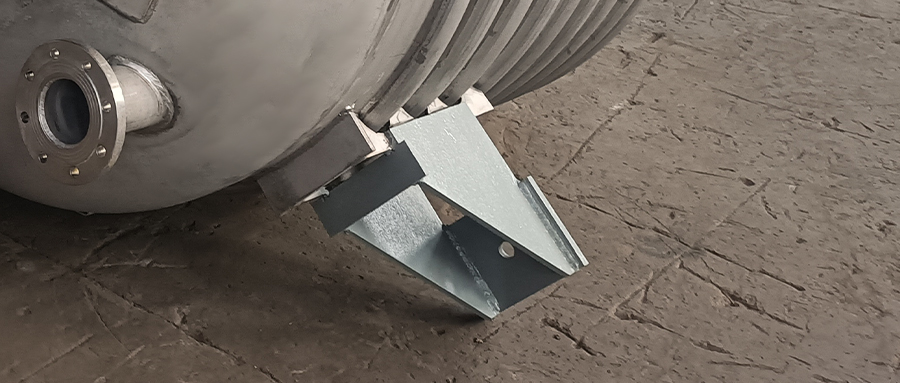

3. 耳式支座

耳式支座適合用于直徑較小的容器。對于直徑超過700mm的容器，推薦使用4個耳式支座；而對于直徑小于700mm的容器，則建議使用2到3個耳式支座。

4. 支撐式支座

支撐式支座適用于直徑較大的容器，DN800~4000mm的容器可選用支撐式支座。容器的長徑比不應超過5倍，并且容器的總高度不得超過10米。

臥式容器的設計和選型是一項復雜的工作，涉及多種因素。在設計過程中，要充分考慮眾多因素。在實際工程中，還需根據具體情況進行詳細分析和設計。
