壓力容器中的儲罐基礎知識,你了解多少?

【概要描述】儲罐:是一種用于儲存液體或氣體的密封容器,應用范圍廣泛,常見于各種基礎設施中,在生活中幾乎隨處可見。小到可能是一個用于存儲潤滑油的小型儲罐,大到可能是用于儲存原油或液化天然氣的大型球形儲罐。

  • 分類:企業資訊
  • 作者:
  • 來源:
  • 發布時間:2024-02-28
  • 訪問量:
詳情

儲罐:是一種用于儲存液體或氣體的密封容器,應用范圍廣泛,常見于各種基礎設施中,在生活中幾乎隨處可見。小到可能是一個用于存儲潤滑油的小型儲罐,大到可能是用于儲存原油或液化天然氣的大型球形儲罐。

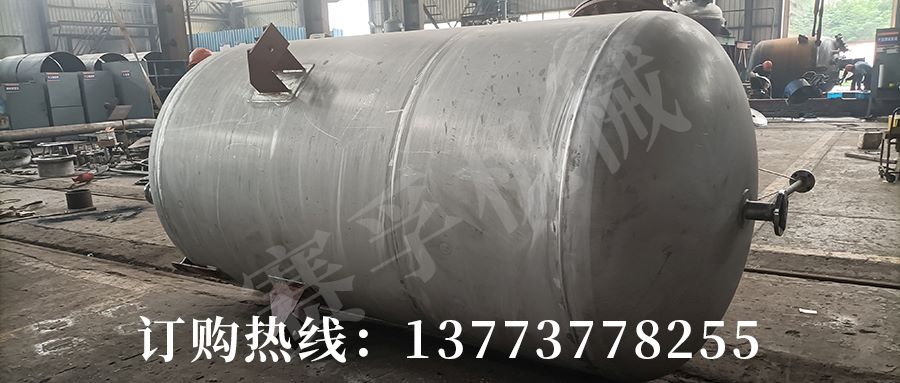

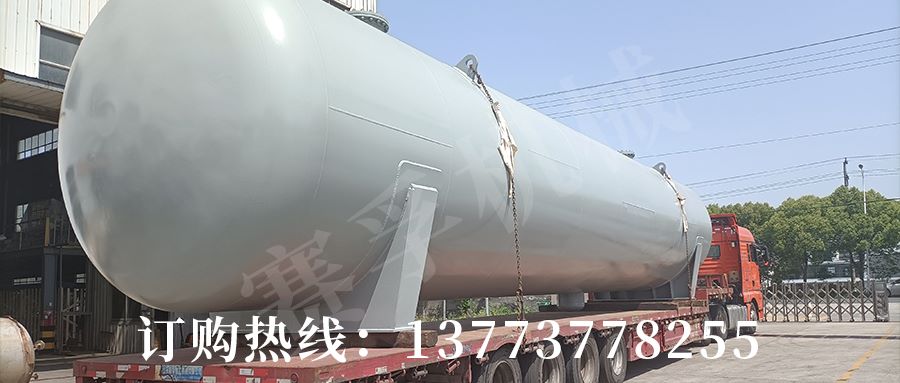

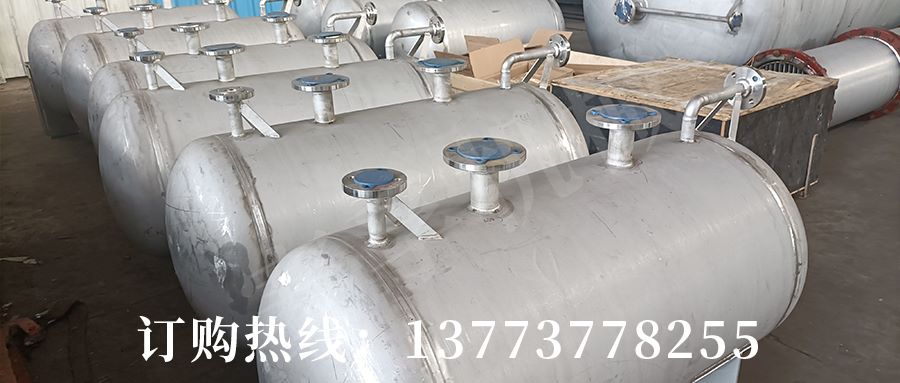

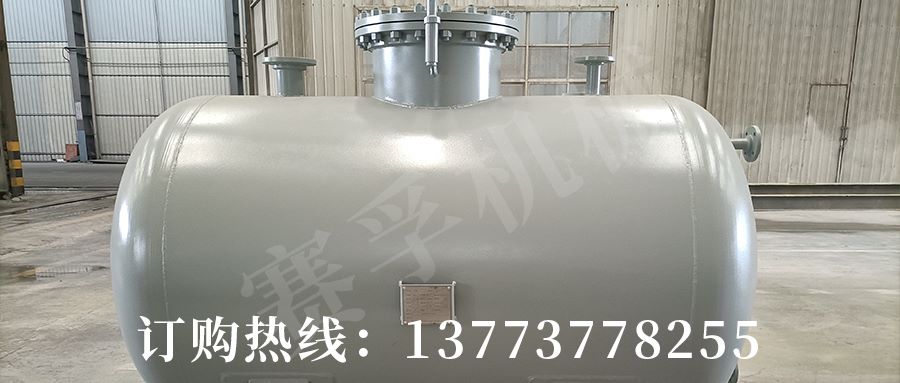

成品儲罐

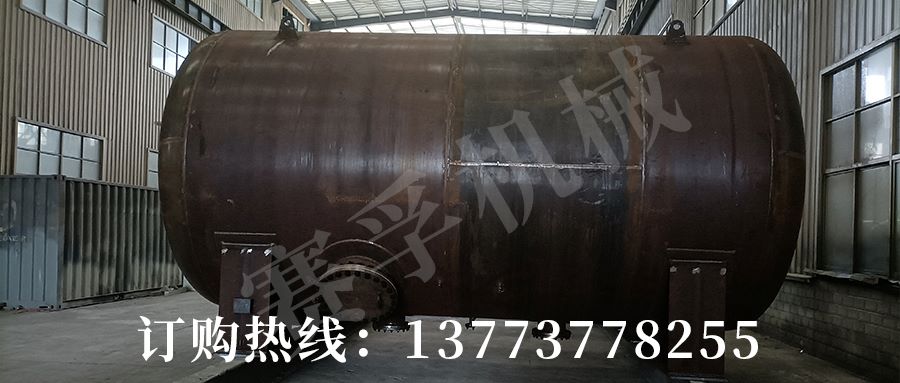

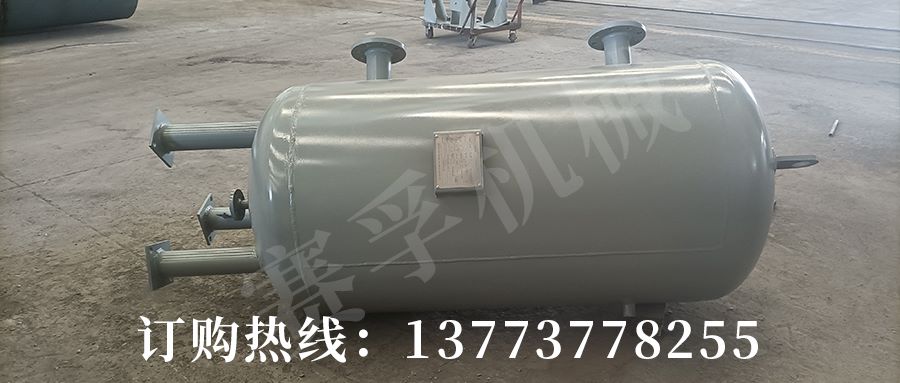

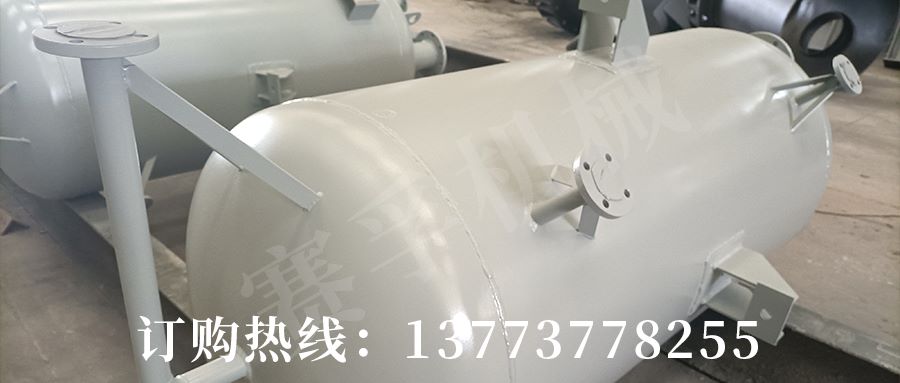

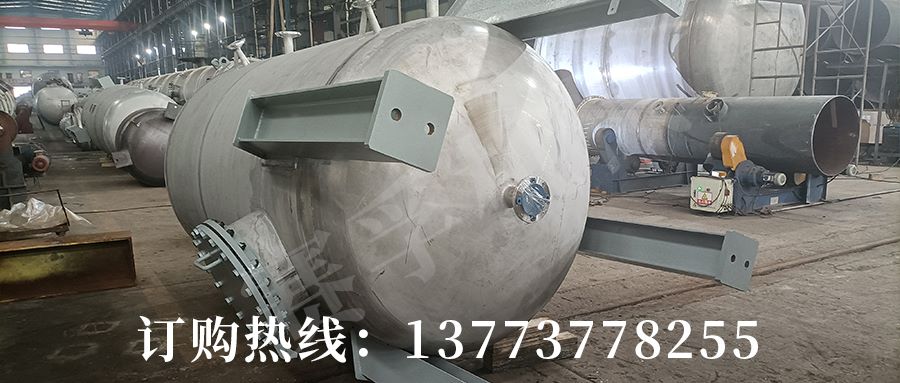

碳鋼儲罐

今天,我們將重點介紹壓力容器中的儲罐的相關基礎知識。

在了解壓力容器儲罐的基礎知識之前,需要先明確儲罐的定義和分類。

首先,儲罐通常由鋼制材料制成,它的設計和制造需要考慮到安全性、穩定性和使用壽命等因素。

其次,儲罐的容積和結構決定了其所能儲存的液體或氣體的數量和種類。

此外,儲罐還需要定期進行檢查、維護和修理,以確保其正常運行和使用安全。

一、儲罐的分類:

儲罐是用于儲存液態、氣態物質的容器,它的類型和設計所依據的是儲存的介質、環境和用途等多種因素而有所不同,大家口中常說的幾種類型包括以下幾種(儲罐分類方法并不是相互獨立的,一個儲罐可以同時屬于多個分類。):



1. 按位置分類:

地上儲罐:位于地面之上。

地下儲罐:部分或全部埋于地下,主要用于減少對地表景觀的影響。

海上儲罐:在海上平臺或船舶上,用于海上油氣田的開發或運輸。

海底儲罐:完全位于水面以下的儲存設施,用于海洋工程。

海上儲罐(圖片來源于網絡)

2. 按用途分類:

生產油罐:直接與生產過程相連,用于原料或產品的儲存。

存儲油罐:主要用于長期儲存石油產品或其他液體。

3. 按形式分類:

立式儲罐:罐體垂直于地面,占據空間小,適用于儲存大量物資。

臥式儲罐:罐體平躺于地面,占用空間大,適用于儲存液體。

4. 按結構分類:

固定頂儲罐:頂部固定,不會移動,適用于儲存多種介質。

浮頂儲罐:頂部裝有浮盤,隨儲存液面的升降而移動,減少頂部空間壓力。

球形儲罐:罐體呈球形,結構強度高,空間利用率好,多用于液化氣儲存。

5. 按大小分類:

大型儲罐:通常指容量在100m³以上的儲罐,多為立式結構,適用于大規模儲存。

小型儲罐:容量在100m³以下,多為臥式結構,便于放置和移動。

二、儲罐的標準:

儲罐的標準因國家和地區而異,以下是一些常用的儲罐標準:

1. 美國石油學會標準 API650:

2. 英國標準 BS2654:

3. 日本標準 JISB8501:

4. 德國標準 DIN4119:

5. 石油行業標準 SYJ1016:

6. 石化行業標準 SH3046:

該標準規定了石化行業中鋼制儲罐的設計、制造、檢驗和安裝等方面的要求。

這些標準對應,涵蓋了儲罐的材料選擇、設計計算、制造工藝、檢驗和試驗、安裝和調試等方面的要求和規定。在設計和制造儲罐時,需要根據具體的使用要求和場景選擇,比如日本,那就要按對應標準參考和遵循。

日本產品出廠銘牌

三、儲罐的材料:

儲罐的材料選擇主要考慮以下幾個因素:

1. 儲存介質的性質:儲罐需要選擇與儲存介質相匹配的材料,以確保介質不會對儲罐材料造成腐蝕或其他不良影響。

2. 環境條件:儲罐所處的環境條件,如溫度、濕度、氣候等,也會對材料的選擇有影響。例如,對于露天儲罐,需要選擇具有良好耐候性的材料。

3. 安全性要求:儲罐需要具備足夠的強度和耐久性,以承受內部介質和外部環境的力和壓力。因此,需要選擇具有合適強度和韌性的材料。

常見的儲罐材料包括:

1. 碳鋼:碳鋼是常用的儲罐材料,具有良好的可焊性和機械性能。常見的碳鋼材料有Q235、345R、20#、16Mn等。

2. 不銹鋼:不銹鋼具有良好的耐腐蝕性能,在儲存腐蝕性介質的情況下常用。常見的不銹鋼材料有304、316等。

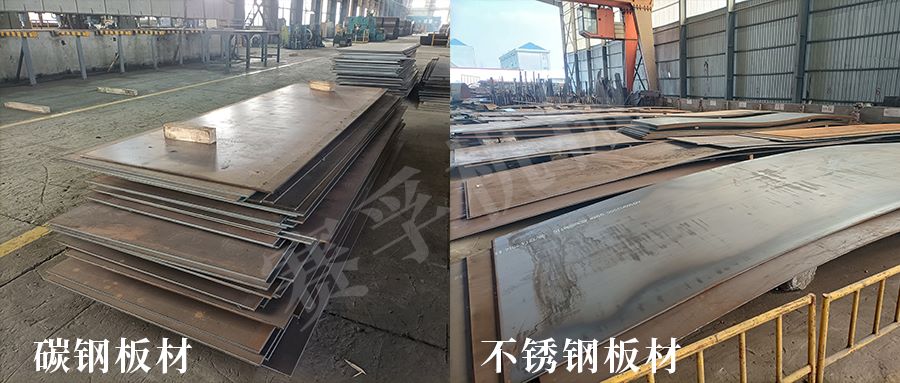

碳鋼和不銹鋼板材圖

3. 合金鋼:合金鋼材料具有優異的強度和耐高溫性能,適用于高溫和高壓條件下的儲罐。常見的合金鋼材料有16MnR、15CrMoR等。

4. 玻璃鋼:玻璃鋼(即復合材料)具有良好的耐腐蝕性、輕質、高強度等特點,適用于一些特殊介質的儲罐。

四、常見的儲罐結構:

由上文可知,儲罐構造和設計取決于儲存介質的特性、容量要求和環境條件等因素。因此大部分情況下,人們都是以介質用途來提出需求設計和制造,下面僅展示常見的產品圖片,一看便知:

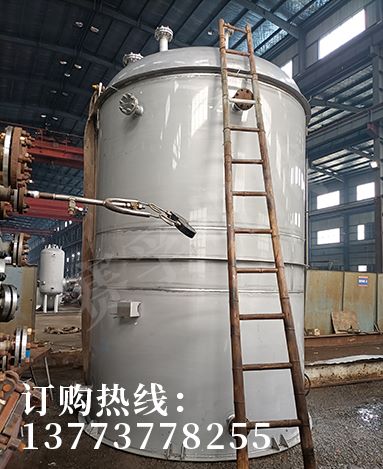

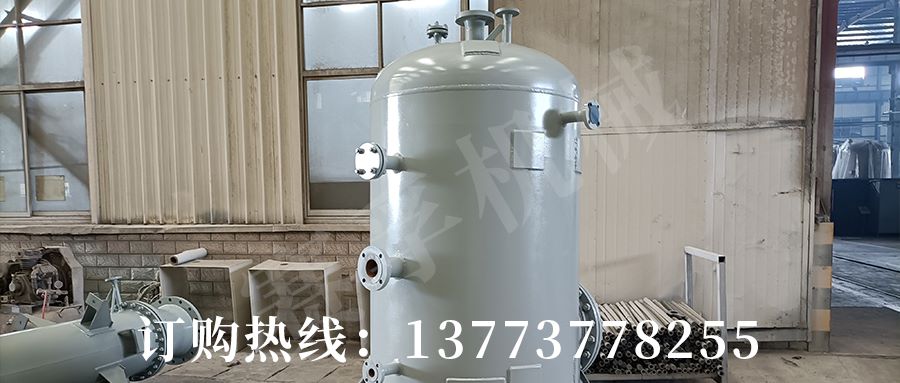

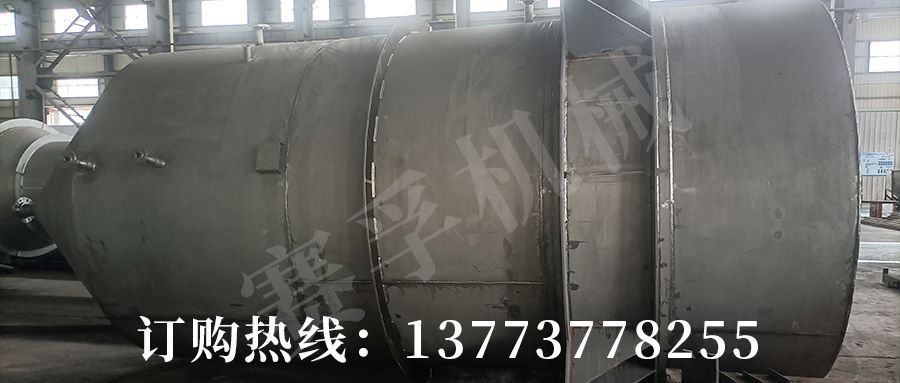

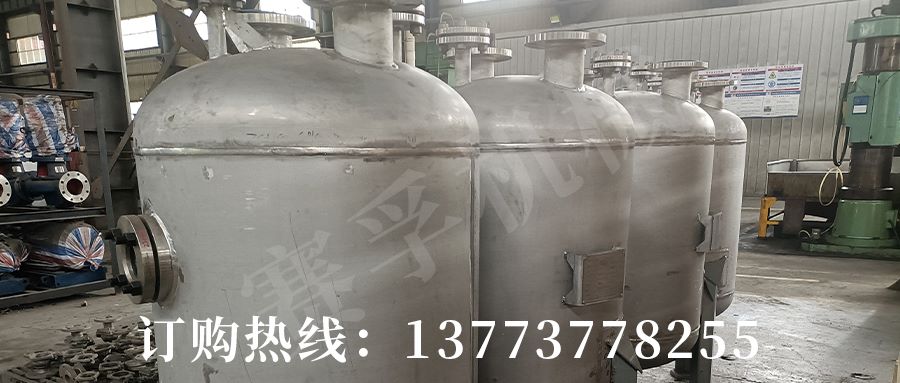

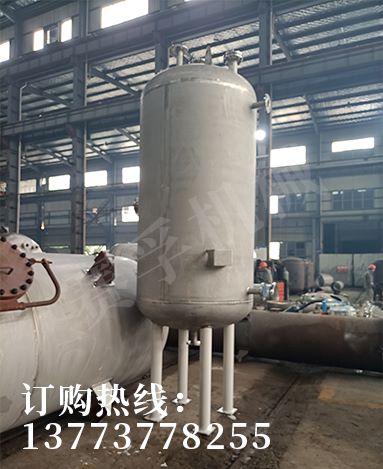

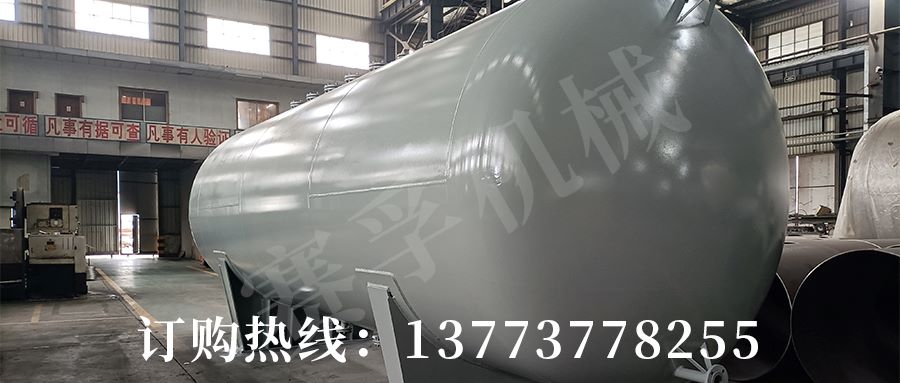

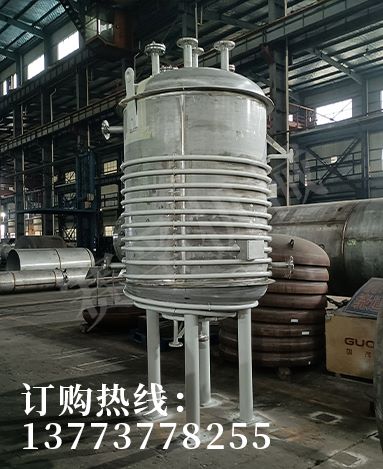

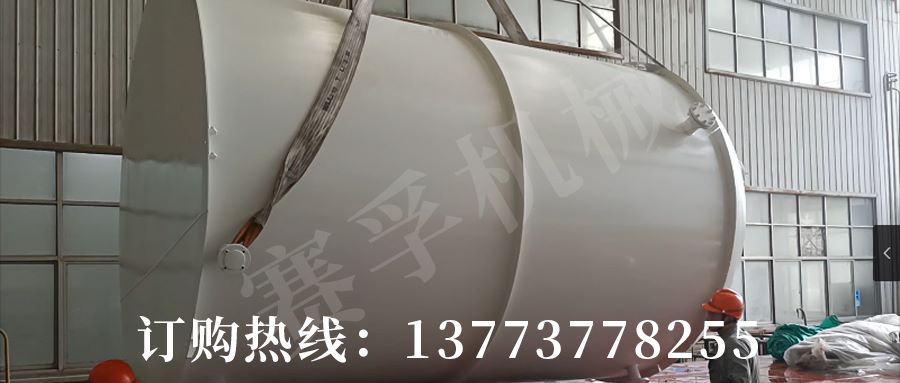

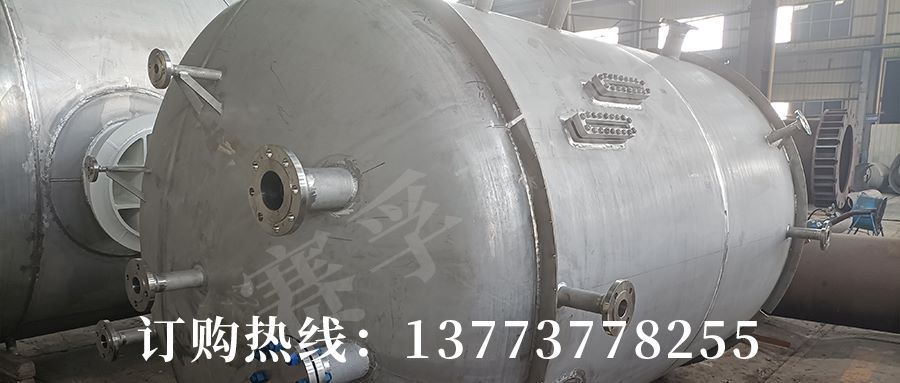

地上罐

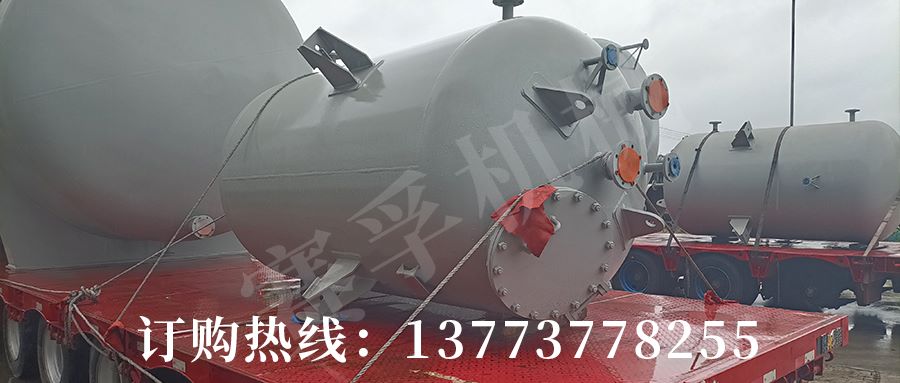

地下罐

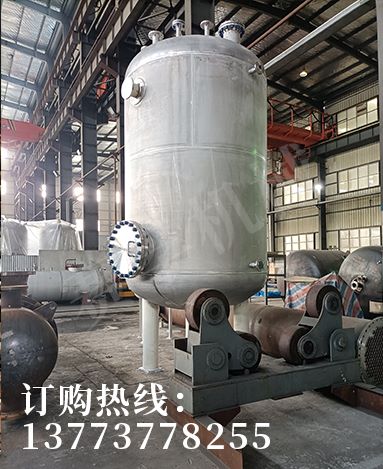

儲氣罐

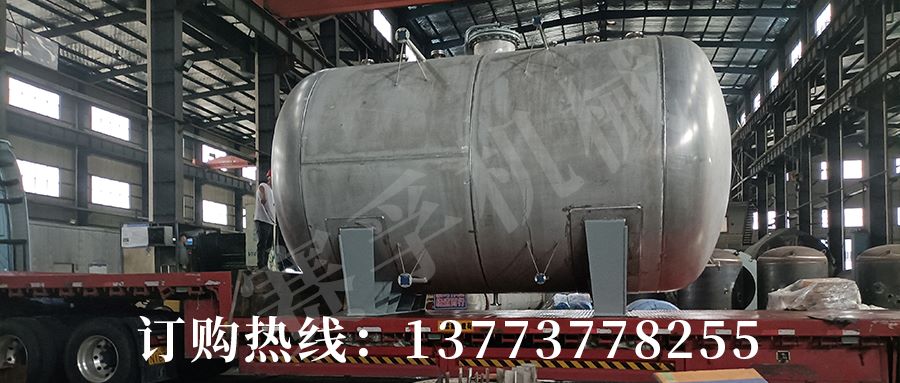

滴加罐

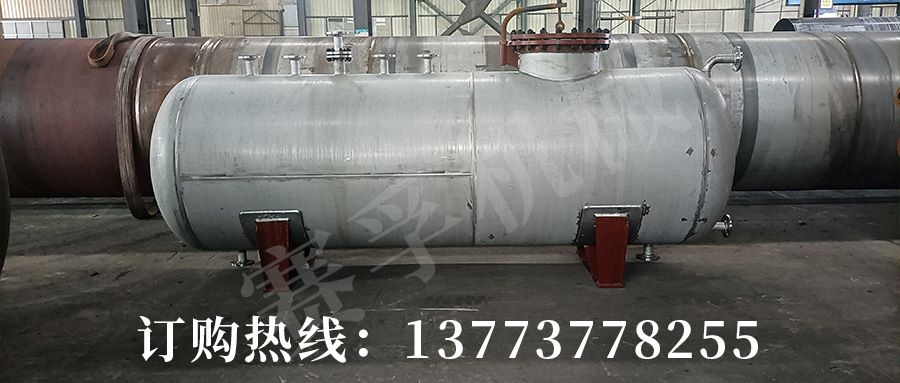

緩沖罐

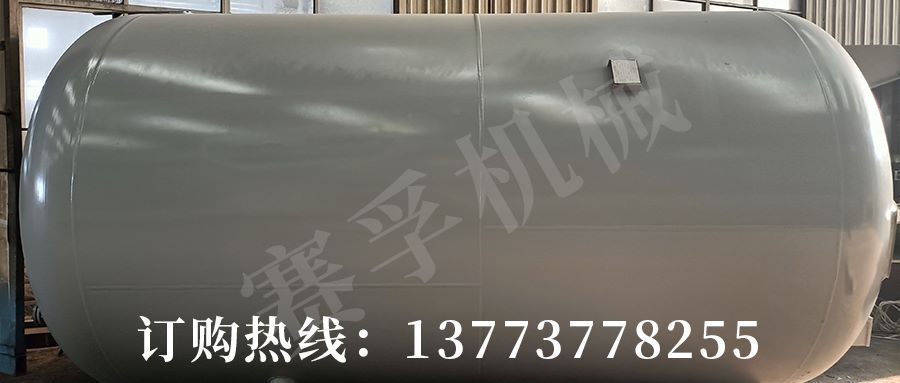

空氣儲罐

冷阱收集罐

水封罐

熱水制備罐

塔產品罐

回流罐

脫色成品罐

尾氣吸收罐

原料儲存罐

暫存罐

真空緩沖罐

凝液接收罐

閃蒸罐

水機鋒沖洗罐

泄壓罐

五、儲罐的參數及分類:

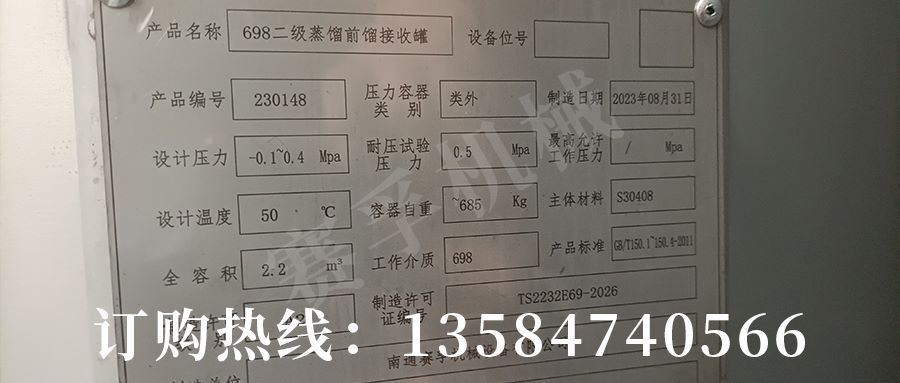

我們常規使用的儲氣罐,都有出廠銘牌,從銘牌中可以看到該儲罐的主要參數:容積、材料、工作介質、設計壓力、設計溫度、使用年限、容器類別等等。如下圖所示:

出廠銘牌

在本文的儲罐結構中,展示的都是固定式壓力容器,根據《容規》,固定式壓力可以分為4類,超高壓容器(超高壓是指P≥100MPa)、第Ⅰ類、第Ⅱ類、第Ⅲ類壓力容器。

第Ⅰ、Ⅱ、Ⅲ類壓力容器的分類:

根據《固定式壓力容器安全技術監察規程》(TSG-2016)的要求,可以按照介質的性質將其分為兩組,分別是非可燃、非有毒氣體介質和其他介質。

然后,根據壓力容器的壓力(P)和體積(V)的乘積(PV),可以在坐標圖中確定不同的分類,以確定對壓力容器的不同管理要求。

如果介質屬于非可燃、非有毒氣體介質組,并且PV值在特定范圍內,可以被歸類為一類壓力容器,對應著相對較低的管理要求。

而對于PV值在較高范圍內的介質,或者屬于其他介質組的情況,則需要根據具體的參數進行進一步分類和管理。具體的分類細節可以參考《固定式壓力容器安全技術監察規程》(TSG-2016)
