• 分類：企業資訊
• 作者：
• 來源：
• 發布時間：2025-05-28
• 訪問量：

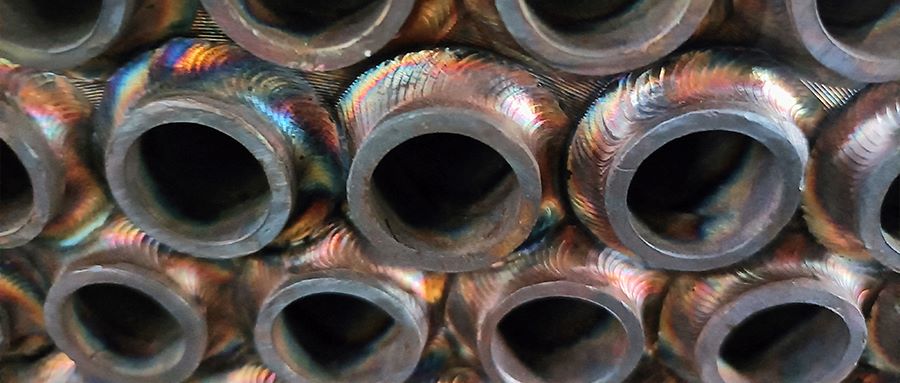

【概要描述】在現代工業制造中，壓力容器是儲存和運輸高壓介質的重要設備，其結構安全性至關重要。而焊縫作為連接各部件的核心部位，其強度不僅決定了整個容器的承載能力，更直接影響著設備在極端工況下的運行穩定性。 一、焊縫強度 根據《2024年國家特種設備檢測研究院報告》，不同應用場景對焊縫提出了極為嚴苛的技術指標。 例如，石化儲罐依據GB 50341-2020標準進行設計和制造，對接頭抗拉強度的要求需要達到母材的1.1倍。例如Q345R鋼板的實測值達到了585MPa，超過了其規定的540MPa。未熔合缺陷的允許長度被嚴格限制在每50mm焊縫內不超過25mm，氣孔率不得超過2%，且單個孔徑不得大于1.5mm。 二、工藝革新 為了滿足這些嚴苛的技術要求，在特材焊接方面，鎳基合金在LNG儲罐項目中得到了成功應用，采用TIG打底+GTAW填充工藝，使Cr含量穩定在22.5±0.3%之間，氮氣保護層厚度保持在15mm以上，并在焊后實施950℃±10℃的熱處理，確保焊縫組織均勻、性能穩定。 超高壓容器的焊接技術以超臨界CO?壓縮機殼體為例，采用了預熱溫度280℃、層間溫度波動控制在±15℃以內，并在焊后實施620℃×2小時的消氫處理，達到焊縫硬度控制在HV350以下，殘余應力釋放率達到85%以上，疲勞壽命可達R=0.1，極大增強了設備在高壓高溫工況下的可靠性。 三、風險警示 盡管有先進的技術和工藝支撐，焊縫缺陷仍是導致壓力容器事故的主要誘因之一。2023年某石化球罐事故發生時，焊縫存在長達82mm的未熔合缺陷，超出允許長度6.4倍，導致實際爆破壓力僅為設計值的72%。 另一例發生在2024年的氫能儲氫瓶事故中，焊縫氣孔率達8.7%，遠超允許范圍，使得材料脆性轉變溫度升高至-18℃，引發破裂。 這兩起典型案例充分說明，即使擁有先進制造手段，若忽視過程控制與質量檢驗環節，依然可能釀成嚴重后果。 四、準入壁壘 隨著行業標準不斷提升，企業進入壓力容器制造領域的門檻也逐步提高。 首先是材料管控體系，要求鎳基焊材提供冶煉爐號、真空脫氣記錄及純度分析，確保O≤50ppm、N≤150ppm。 其次是對母材預處理提出要求，如厚度超過30mm的鋼板需經過650℃×1小時的去氫處理，坡口角度偏差控制在±1°以內。 第三是過程控制標準，包括手工焊濕度控制在80%以下、熔化極焊控制在90%以下，鋁合金焊接環境溫度不得低于5℃，鈦合金焊接相對濕度應控制在40%以下。 第四是檢測技術升級，石化容器則需滲透檢測靈敏度達到ASTM D1.1 Level II，超聲檢測DAC曲線精度±0.5dB。 第五是認證與溯源管理，要求焊材供應商具備完整的產品追溯鏈條，企業內部建立焊縫質量檔案庫，進一步提升監管透明度。 面對當前行業發展現狀，企業應從技術升級路徑、標準體系建設與安全管理機制三個維度構建質量體系，以進一步提升風險防控能力。 ?
